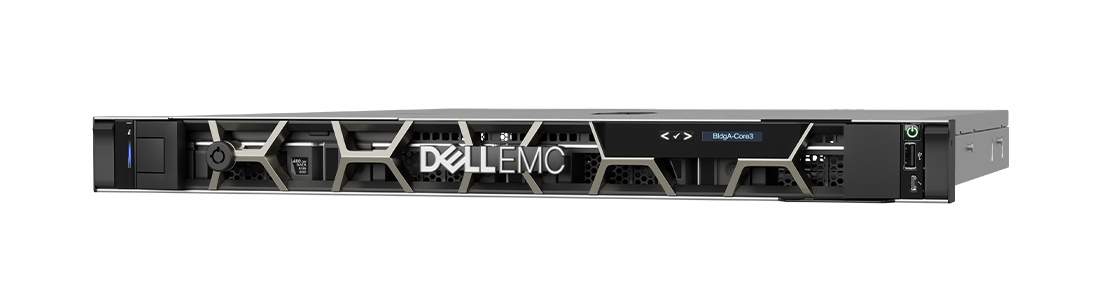

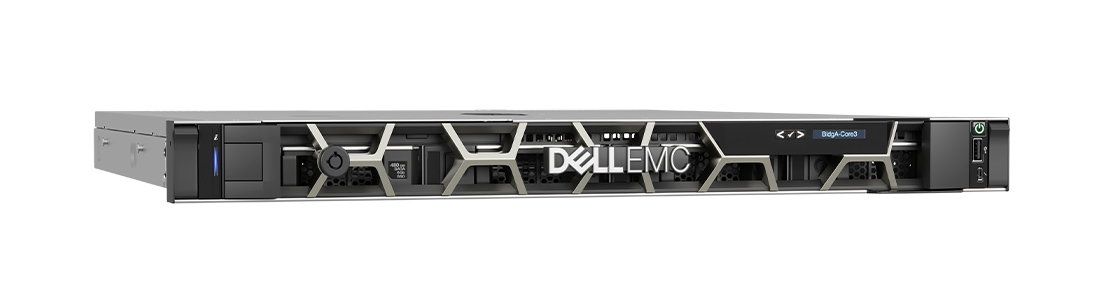

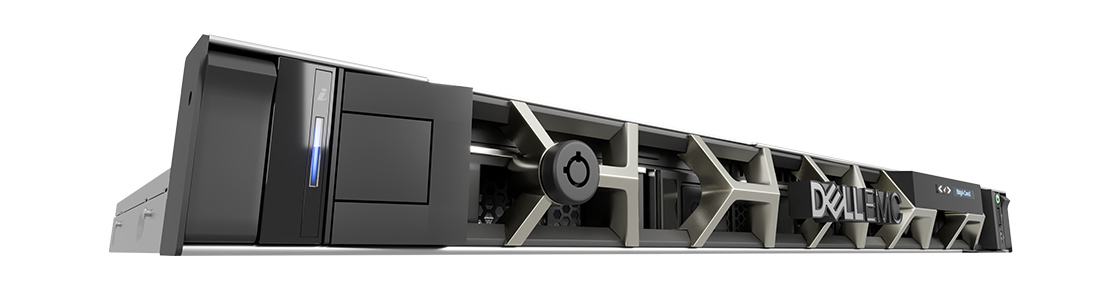

Core 610

Processeur Q-SYS COTS E/S réseau

Le Q-SYS Core 610 représente la nouvelle génération de traitement Q-SYS. Il allie Q-SYS OS à un serveur COTS (Commercial Off-The-Shelf) Dell de qualité professionnelle afin d’offrir une solution audio, vidéo et de contrôle flexible et évolutive pour une vaste gamme d’applications à grande échelle. Ce processeur audio, vidéo et contrôle entièrement en réseau vous permet de distribuer les E/S en réseau en fonction du besoin. Le Core 610 est aussi bien adapté au traitement du signal centralisé pour plusieurs petites salles, dans le cadre d’applications en entreprise, qu’aux lieux de plus grande taille dans les secteurs de l’hôtellerie, du divertissement et des transports.


Caractéristiques et points forts

  • 256 x 256 canaux audio en réseau (Q-LAN/AES67)
  • 64 processeurs AEC
  • Jusqu’à 256 x 256 canaux audio Dante (8 x 8 d’origine)
  • Prend en charge jusqu’à 14 microphones en réseau Q-SYS NM-T1
  • 64 instances de lignes téléphoniques VoIP
  • 64 x 64 canaux en streaming média/WAN
  • 16 canaux en lecture multipiste (jusqu’à 128 avec la licence de fonctionnalités additionnelles)
  • 4 canaux en enregistrement multipiste
  • Deux ports Gigabit Ethernet pour réseau audio redondant
  • Deux (2) ports Gigabit Ethernet auxiliaires indépendants pour la séparation des services réseau tels que la diffusion de flux médias par VoIP, SNMP, LLDP, LDAP et WAN
  • Disque dur de 480 Go intégré
  • Surveillance iDRAC pour l'intégration avec les systèmes de surveillance informatique
  • Format 1U de rack

Q-SYS + Dell :
Grâce à son partenariat avec Dell, Q-SYS a déployé les puissantes fondations du logiciel Q-SYS OS sur un serveur Dell éprouvé afin d’offrir une solution audio, vidéo et de contrôle unique, flexible et évolutive. Comme le reste de la gamme de traitement Q-SYS, le Core 610 réunit dans un seul processeur un DSP audio configurable, un moteur de contrôle complet et un switch vidéo réseau, ce qui simplifie considérablement la conception et le déploiement du système.

Solution AV&C basée sur le réseau :

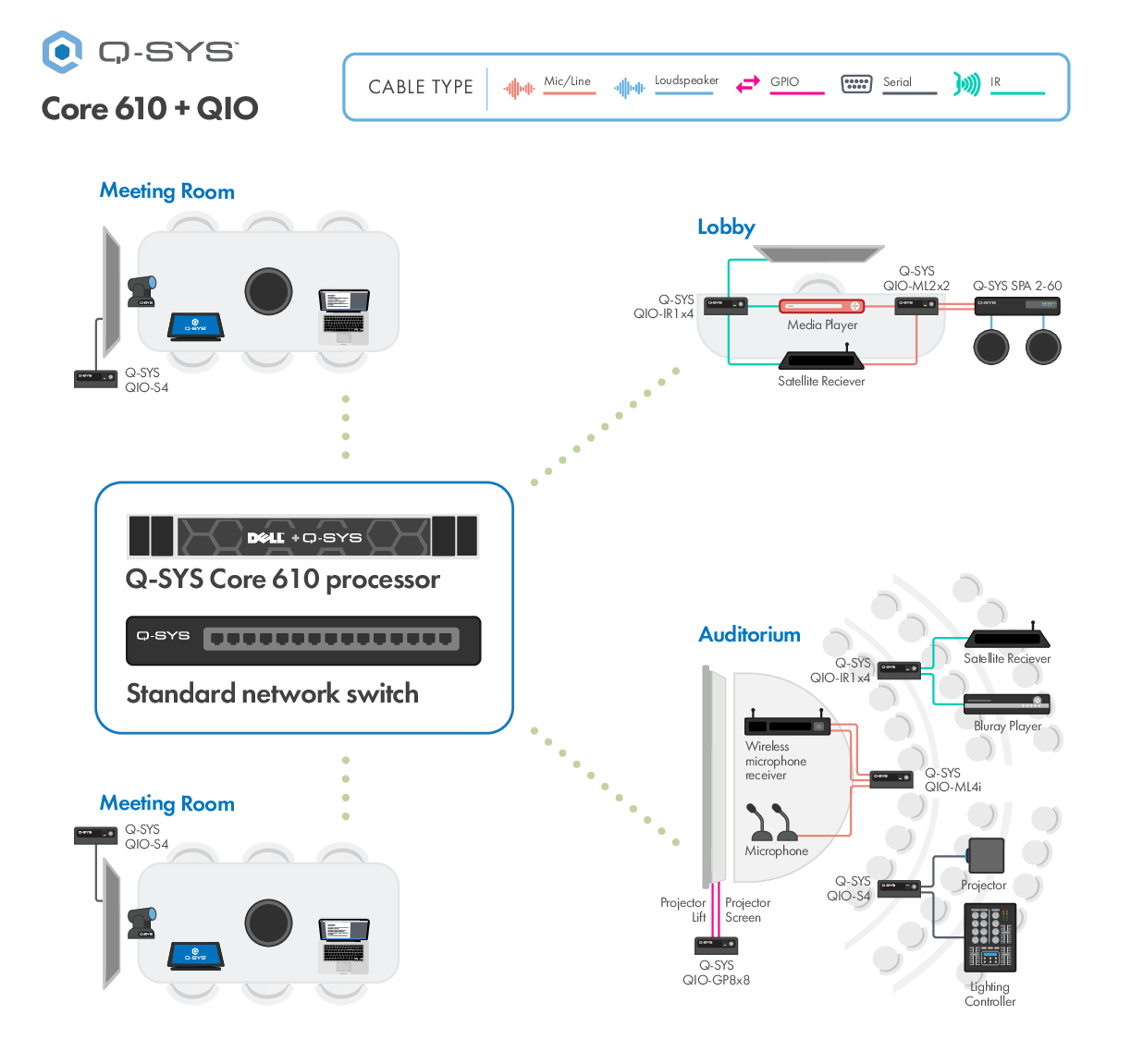

Le Core 610 est un processeur AV&C entièrement en réseau, offrant la possibilité de centraliser l’emplacement du processeur et même de l’utiliser dans plusieurs salles, puis de positionner les E/S de votre choix (produits Q-SYS natifs ou appareils dispositifs tiers) plus près des périphériques, ce qui permet d’obtenir une topologie du système rationalisée. Il convient ainsi aussi bien aux applications d’entreprise nécessitant un seul processeur centralisé pour plusieurs espaces de réunion, qu’aux lieux de plus grande taille dans les secteurs de l’hôtellerie, du divertissement et des transports.

Adaptez les fonctionnalités au niveau logiciel :
La licence Scaling et la licence de fonctionnalités additionnelles Q-SYS vous permettent d’adapter les capacités de votre système à votre application spécifique grâce à de simples mises à jour du firmware. Que vous souhaitiez choisir des fonctionnalités avant l’installation ou ajouter des capacités à mesure que les besoins de votre entreprise évoluent, Q-SYS vous permet d’apporter facilement les fonctionnalités nécessaires au moment voulu. En savoir plus.

Q-SYS Core 610 Scaling License :
Augmente la puissance globale du processeur, ce qui accroît la capacité de l’ensemble des canaux en réseau, des canaux de streaming média/WAN et des canaux AEC ainsi que des microphones Q-SYS de la Série NM, sans devoir recourir à des appareils supplémentaires.

Conçues pour Q-SYS :
Le Q-SYS Core 610 fait partie de Q-SYS, une plate-forme audio, vidéo et de contrôle gérable dans le Cloud, conçue pour fournir des solutions audiovisuelles flexibles et évolutives.

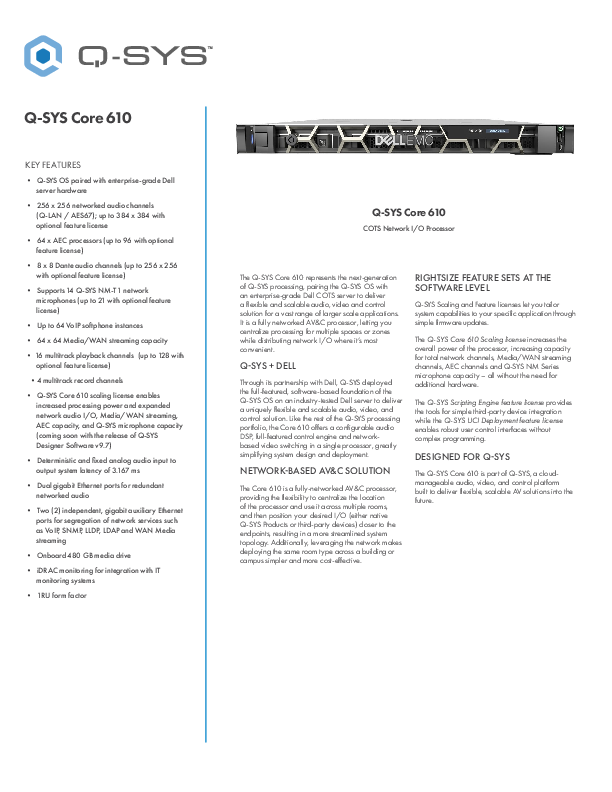

Specifications

Hardware
Platform Dell PowerEdge R250
Power 1x universal input, 450 W PSU module
LAN 4x 1000 Mbps ports (2x Q-SYS Multimedia, 2x Q-SYS Aux)
iDRAC 1x dedicated 1000 Mbps iDRAC v9, basic license
RS232 1x DB-9 RS-232 port (rear panel), 16550-compliant
Ventilation Forced air – front intake, rear exhaust
Additional info Refer to Dell Specification Sheet and Technical Guide
Control and Indicators

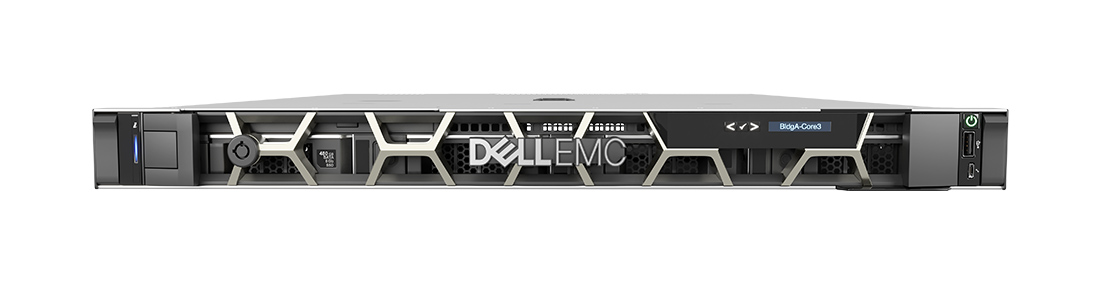

Front Power button
ID button and indicator (blinks when enabled from Q-SYS Designer Software)
LCD display with navigation buttons (displays Q-SYS Core hostname or Core IP address)
Rear ID button and indicator (blinks when enabled from Q-SYS Designer Software)
Q-SYS Capacities
  Base features with optional Q-SYS
Core 610 Scaling license
DSP processing power (relative to Q-SYS Core Nano) 16x 24x
Network audio I/O (Q-LAN / AES67) 256 x 256 384 x 384
AEC Channels (at 200 ms tail length) 64 96
WAN / media streaming channels 64 x 64 96 x 96
Q-SYS NM-T1 capacity 14 21
Dante network I/O 8 x 8 included (up to 256 x 256 with Software-based Dante feature license; Dante utilization subtracts from Q-LAN capacity
VoIP softphones 64
Audio recording / playback 4 channels recording / 16 channels playback, expandable up to 128 channels playback with optional license
Media drive 480 GB (approximately 440 GB available for user media)
Packaging and Accessories
Product dimensions (L x W x H) 23.56 x 18.98 x 1.69 in (598.4 x 482.1 x 42.9 mm)
Product weight 35 lbs (15.88 kg)
Included Accessories Static rail kit for square hole racks, EIA-310-E compliant Dell standard OEM bezel
Regulatory statements pamphlet
1x AC mains power cord

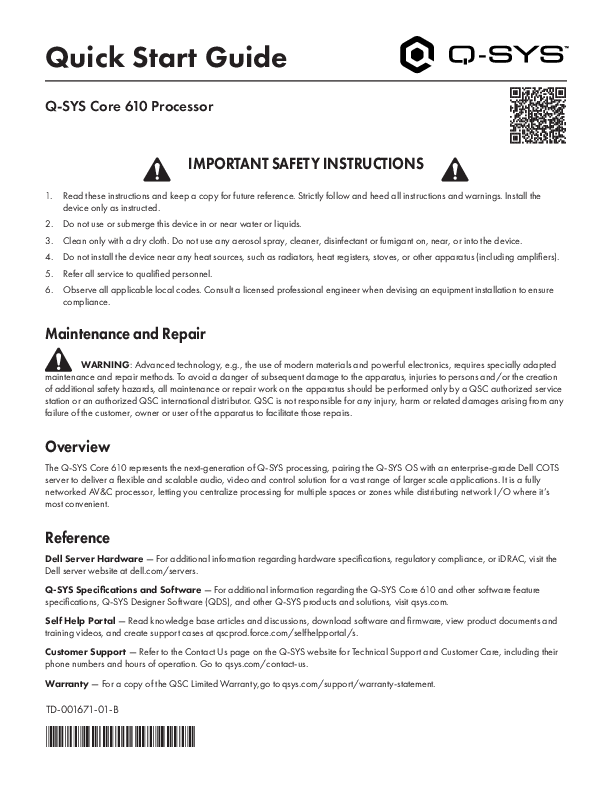

Q-SYS Quick Start Guide
