Série NV Interface vidéo en réseau

Point d’extrémité vidéo en réseau pour Q-SYS

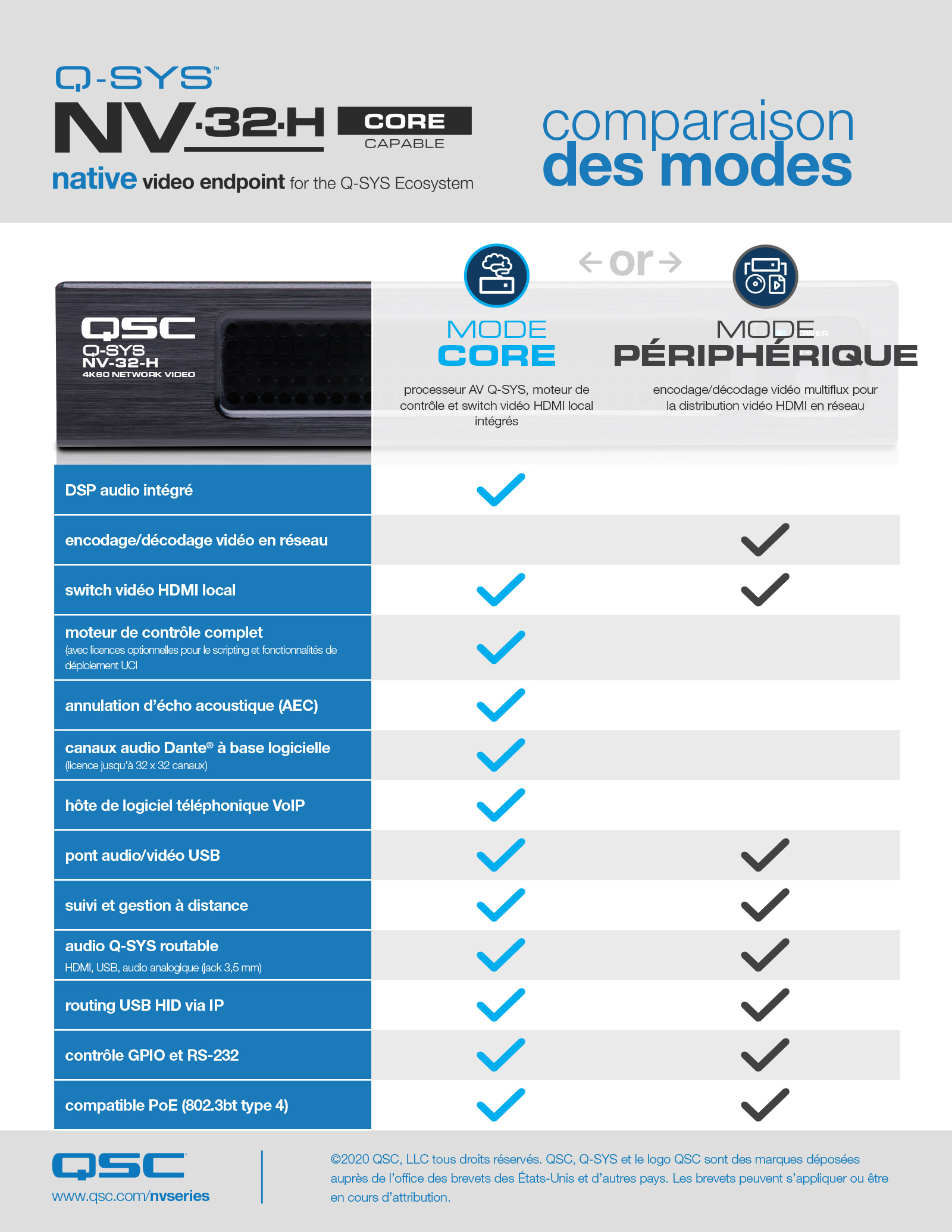

Le NV-32-H (Mode Core) est un point de terminaison vidéo polyvalent et configurable par logiciel, natif de la plate-forme Q-SYS, offrant deux modes de fonctionnement distincts à choix, basés sur les besoins de l'application. Le ‘Mode Core’ transforme l'appareil en un processeur Q-SYS entièrement intégré avec des capacités locales de commutation HDMI. Le ‘Mode Périphérique’ permet l'encodage/décodage vidéo multiflux pour la distribution vidéo HDMI en réseau. Comme tous les appareils Q-SYS, le NV-32-H (Mode Core) offre une intégration et un contrôle natifs pilotés par Q-SYS OS, simplifiant l'installation et la configuration sans connaissances approfondies en programmation. Grâce à l'intégration de la plate-forme Q-SYS, vous pouvez recevoir des mises à jour de firmware avec signature cryptée, ce qui garantit des mises à jour sécurisées des fonctionnalités et de la sécurité de l'ensemble de votre système.




Caractéristiques et avantages

Véritables capacités de traitement et d'E/S Q-SYS
Processeur numérique audio complet pour la plate-forme Q-SYS, proposant 32 x 32 canaux audio en réseau, huit canaux AEC logiciels, ainsi que des E/S audio intégrées via HDMI, USB et jack 3,5 mm. Des licences optionnelles de fonctionnalités supplémentaires apportent des fonctions encore plus intéressantes et personnalisables (moteur de contrôle complet, moteur UCI, canaux audio Dante, suivi à distance et plus encore).

Switch vidéo intégré
Le Mode Core permet d'intégrer un switch vidéo HDMI 3 x 2 qui permet aux utilisateurs de partager facilement des présentations ou du contenu vidéo à partir de leur ordinateur portable ou d'autres sources HDMI dans la salle.





Appareils compatibles BYOD pour conférences Web et VoIP
Intègre les caméras vidéo Q-SYS et l'audio via USB dans toutes les principales applications de conférence UC&C (Unified Communications and Collaboration), telles que Microsoft Teams ou Zoom. Il permet également l'intégration des systèmes de téléphonie VoIP.

Réduction spectaculaire de l'encombrement et des coûts d’intégration des composants
Regroupe dans une demi-largeur de rack 1 U des fonctionnalités audiovisuelles, normalement disséminées, afin de libérer de l'espace et réduire les coûts de matériel et d'intégration.

Intégration simplifiée du streaming vidéo pour le Q-SYS Ecosystem :
Le NV-32-H permet la distribution audio et vidéo HDMI native sans processeur de contrôle ni pont supplémentaires ou programmation complexe.

Optimisé pour les espaces de réunion connectés :
Le codec de compression vidéo Q-SYS Shift® ajuste de façon dynamique l’utilisation de la bande passante réseau en fonction du contenu vidéo. Il offre un équilibre parfait entre qualité, latence, efficacité en réseau et évolutivité pour les applications vidéo en salles de réunion.

Compatible avec appareils BYOD pour conférences Web et VoIP :
Intègre les caméras vidéo Q-SYS et l'audio via USB dans toutes les principales applications de conférence UC&C (Unified Communications and Collaboration), telles que Microsoft Teams ou Zoom.





Streaming simultané :
Avec ses 3 entrées HDMI et ses 2 sorties HDMI, le NV-32-H se plie aux nouvelles tendances de conception de salle, par exemple un flux simultané de contenu réseau 1080p60 dans une salle de réunion à double moniteur, avec un périphérique unique.

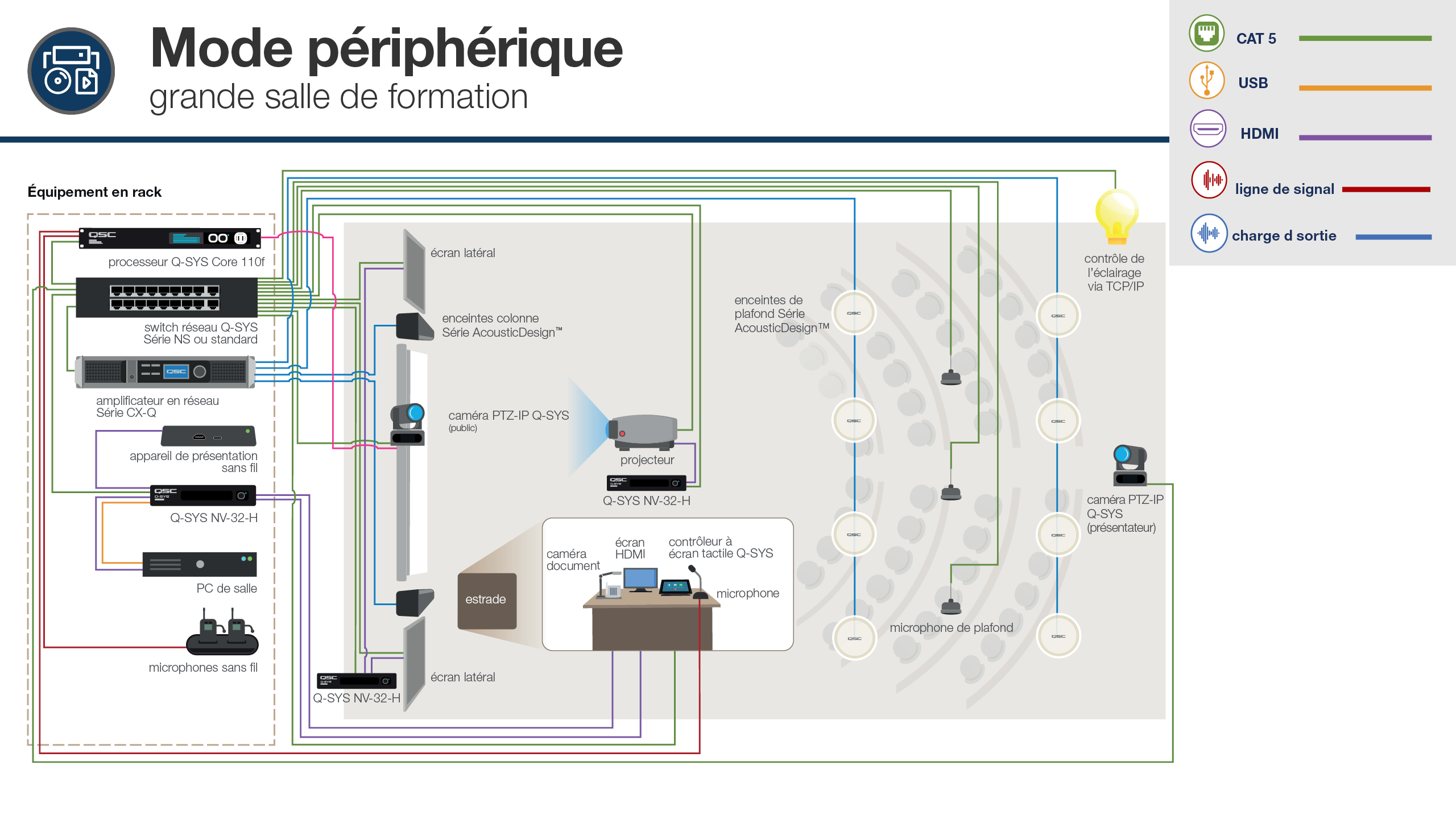

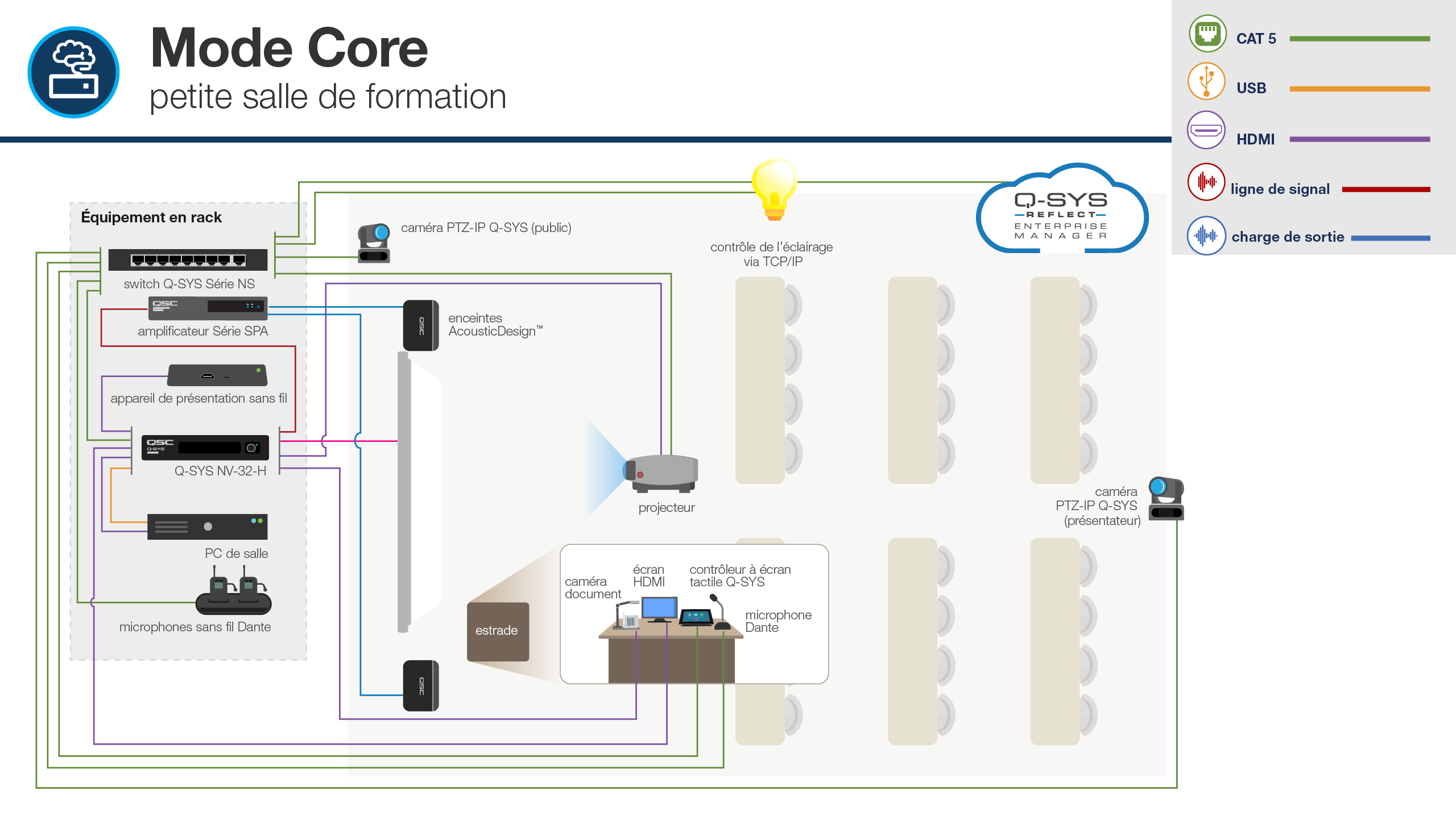

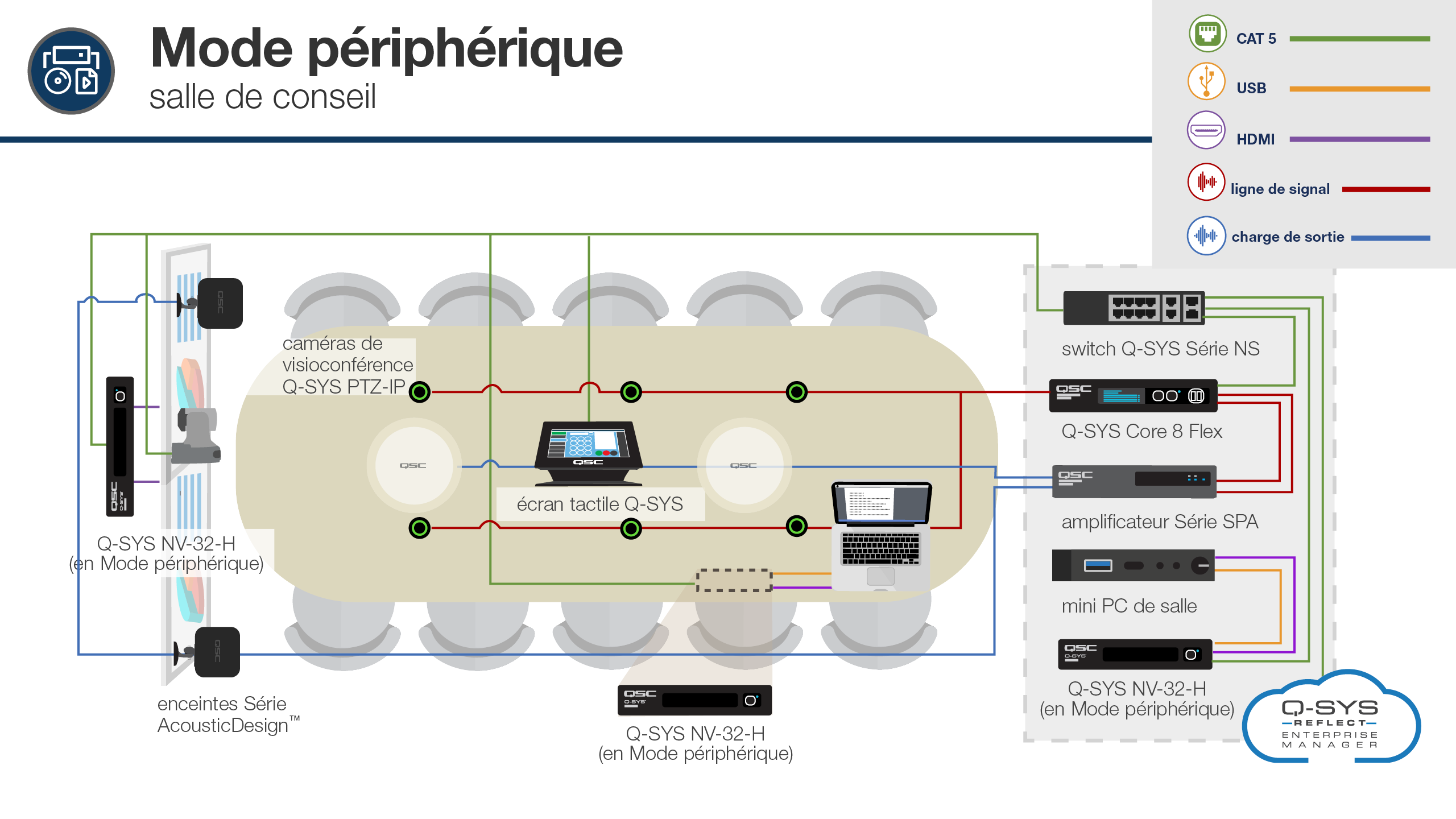

Options de configuration

           (Cliquez chaque image pour les agrandir)







Specifications

Channel Capacity (Core Mode only)
Q-LAN / AES67 32 x 32
Dante Channels licensable up to 32 x 32 (none included)
AEC processors 8
VoIP instances 1
Audio recording / playback 4 ch recording / 16 ch playback
Q-SYS NM-T1 capacity 3
Encoding/Decoding (Peripheral Mode only)
Video compression Q-SYS Shift™ compression codec
Bitrates 10 Mbps - 800 Mbps
Content protection HDCP 2.2 compliant, AES-128 encryption for all audio and video signals between encoders and decoders
Audio I/O
HDMI inputs 8-channel PCM audio, Q-SYS routable
HDMI outputs 8-channel PCM audio, Q-SYS routable
Analog input 3.5 mm unbalanced stereo mic/line input
Q-SYS routable
Analog output 3.5 mm unbalanced stereo line output
Q-SYS routable
Video I/O
HDMI 2.0 inputs 3x HDMI capable of receiving source input video formats up to 4K60 4:4:4
HDMI 2.0 outputs 2x HDMI capable of scaling and outputting video formats up to 4K60 4:4:4
Scaler Each HDMI output features a robust 4K60 4:4:4 scaler that can accommodate the most challenging resolution and frame rate conversions
Connectors
RS-232 Three-pin Euroblock terminal connector for extension of Q-SYS control to third-party devices, user configurable
GPIO Euroblock terminal connector for extension of Q-SYS control to third-party devices, user configurable
LAN A Gigabit LAN connection for interfacing with Q-LAN. PoE 802.3bt Type 4 for power.
LAN B Redundant connection for audio & control traffic (Core Mode only)
Audio input Signal to Noise: 90 dBFS
THD+N: 0.009% @ 0 dB
Audio output Signal to Noise: 90 dBFS
THD+N: 0.0167% @ 0 dB
Power
Power over Ethernet specification/wattage Conforms to IEEE 802.3bt Type 4
Physical power supply info 48 V DC Nominal, 1.5 A on 2-pin Euro connector
Environmental
Ambient operating temperature range 0-50° C
Humidity 5 to 85% non-condensing
Storage temperature -20 to 70° C
General
Dimensions 8.66 in x 11.28 in x 1.72 in
220 mm x 286.6 mm x 43.6 mm
Weight Weight: 4.0 lb (1.81 kg)
Regulatory compliance CE, FCC Part 15 Class B, RoHS
Mounting options Rack-mountable, 1RU half-rack width
Surface-mountable, table or wall-mount
All mounting hardware is included
