NV-32-H Core Capable
Nodo final de video en red para Q-SYS
El NV-32-H (Core Capable) es un nodo final de video multifunción y configurable por software, nativo para la plataforma Q-SYS. Ofrece dos modos de funcionamiento para elegir, según el tipo de aplicación. El Modo Core transforma el dispositivo en un procesador Q-SYS completamente integrado y con capacidades de conmutador HDMI local. El Modo periférico permite la codificación/decodificación de video multi-stream para la distribución de video HDMI en red. Igual que todos los dispositivos de Q-SYS, el modelo NV-32-H (Core Capable) ofrece integración y control nativos controlados por Q-SYS OS, lo que simplifica la instalación y configuración, a la vez que elimina la necesidad de tener conocimientos avanzados de programación. Con la integración de la plataforma Q-SYS, podrá recibir actualizaciones de firmware firmadas criptográficamente, asegurándose de obtener actualizaciones seguras en términos de funcionalidad y seguridad en todo su sistema.
Características y ventajas
Procesamiento y auténticas capacidades de E/S de Q-SYS
Motor de procesamiento de audio con todas las características para la plataforma Q-SYS. Cuenta con 32 × 32 canales de audio en red, 8 canales AEC basado en software y E/S integradas de audio a través de HDMI, USB y minijack de 3.5 mm. La posibilidad de añadir licencias opcionales de características por software permite una mayor personalización de la funcionalidad (motor de control con todas las características, motor UCI, canales de audio Dante, monitoreo remoto y otros).
Conmutación integrada de video
El Modo Core ofrece un conmutador de video HDMI integrado 3 × 2, lo que permite al usuario compartir presentaciones o video de forma sencilla desde sus computadoras portátiles u otras fuentes HDMI de la sala.
VoIP y conferencias web con capacidades BYOD
Integración de cámaras de video y audio Q-SYS mediante USB en todas las aplicaciones de conferencias UC&C más importantes, como Microsoft Teams o Zoom. También es compatible con sistemas de telefonía VoIP.
Importante reducción de tamaño y costo de integración de componentes
Consolida diversas funciones AV en un tamaño de medio rack de ancho y 1 UR de alto, lo que libera espacio físico y reduce costos de hardware e integración.
Integración simplificada de video para el ecosistema Q-SYS:
Permite distribución HDMI nativa sin procesadores de control, hardware y/o programaciones complicadas adicionales.
Optimizado para áreas de reuniones conectadas:
El códec de compresión de video Q-SYS Shift® ajusta de forma dinámica el uso del ancho de banda según el contenido de video, proporciona el equilibrio óptimo de calidad, latencia, eficiencia de red y escalabilidad en aplicaciones de video para salas de reuniones.
VoIP y conferencias web con capacidades BYOD:
Integración de cámaras de video y audio Q-SYS mediante USB en todas las aplicaciones de conferencias UC&C más importantes, como Microsoft Teams o Zoom.
Streaming simultáneo:
El NV-32-H, con 3 entradas y 2 salidas HDMI, permite dar servicio a salas con nuevos tipos de requisitos, como la transmisión simultánea a 1080p60 en salas con monitores dobles utilizando un solo dispositivo.

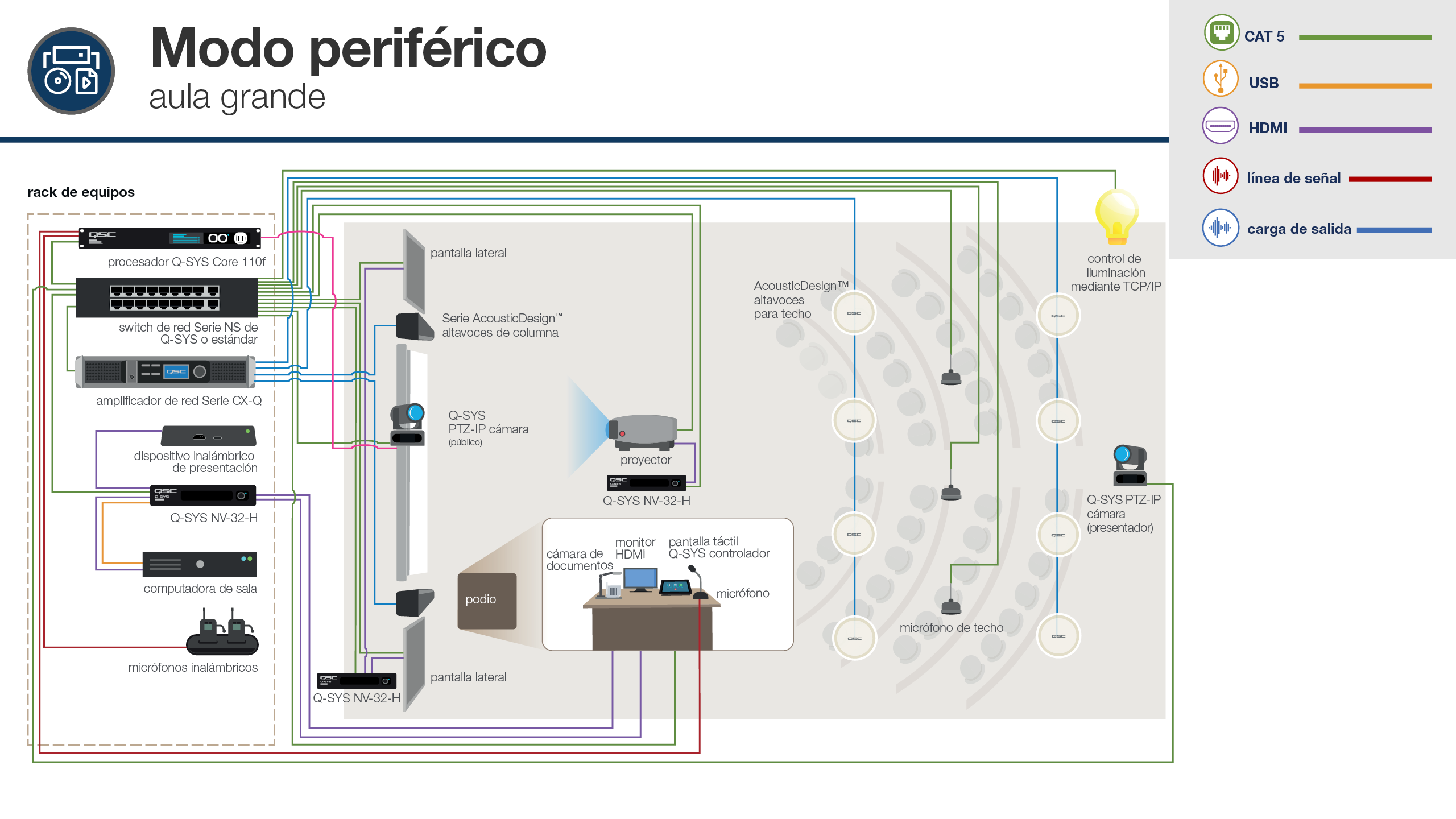

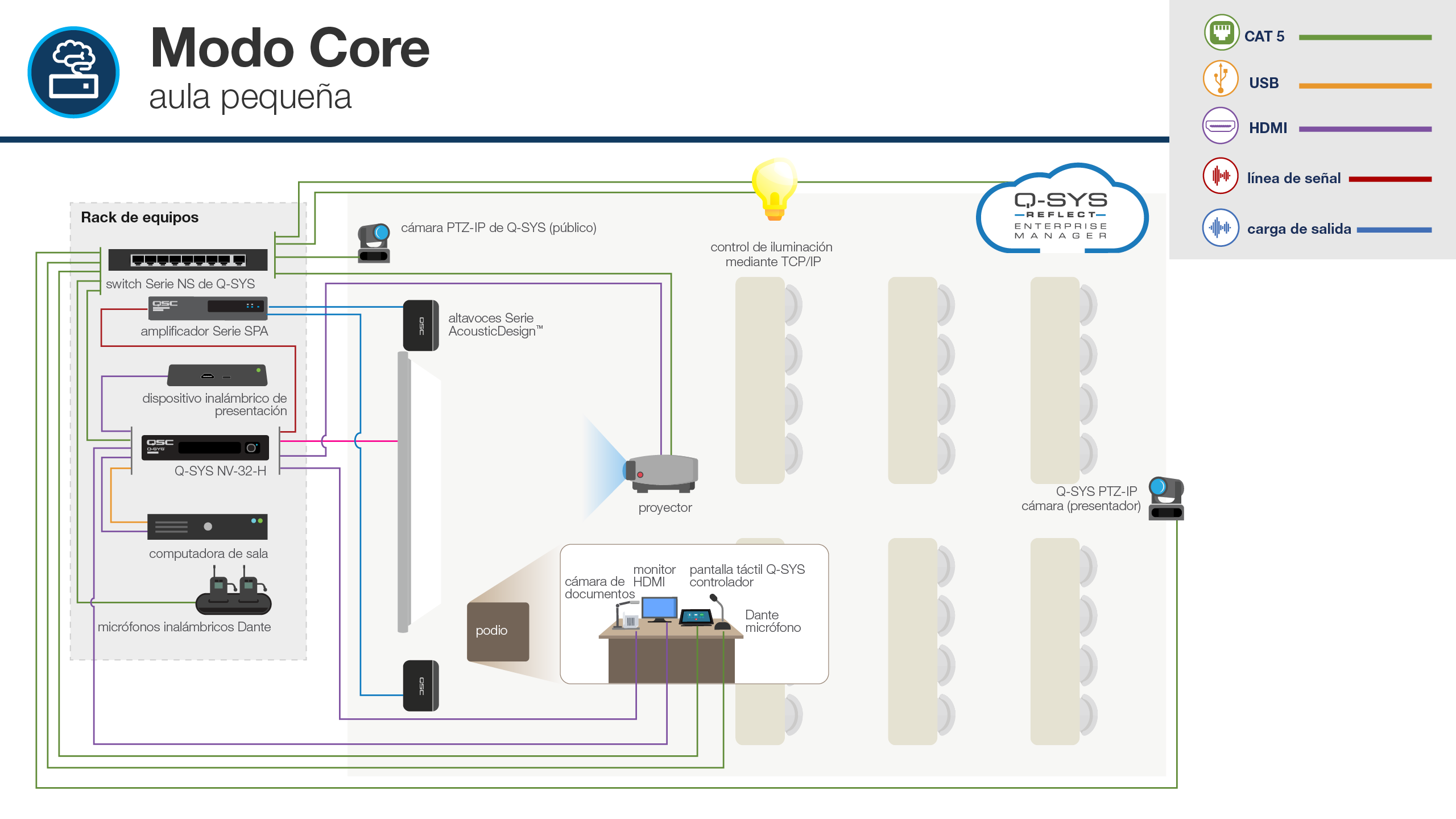

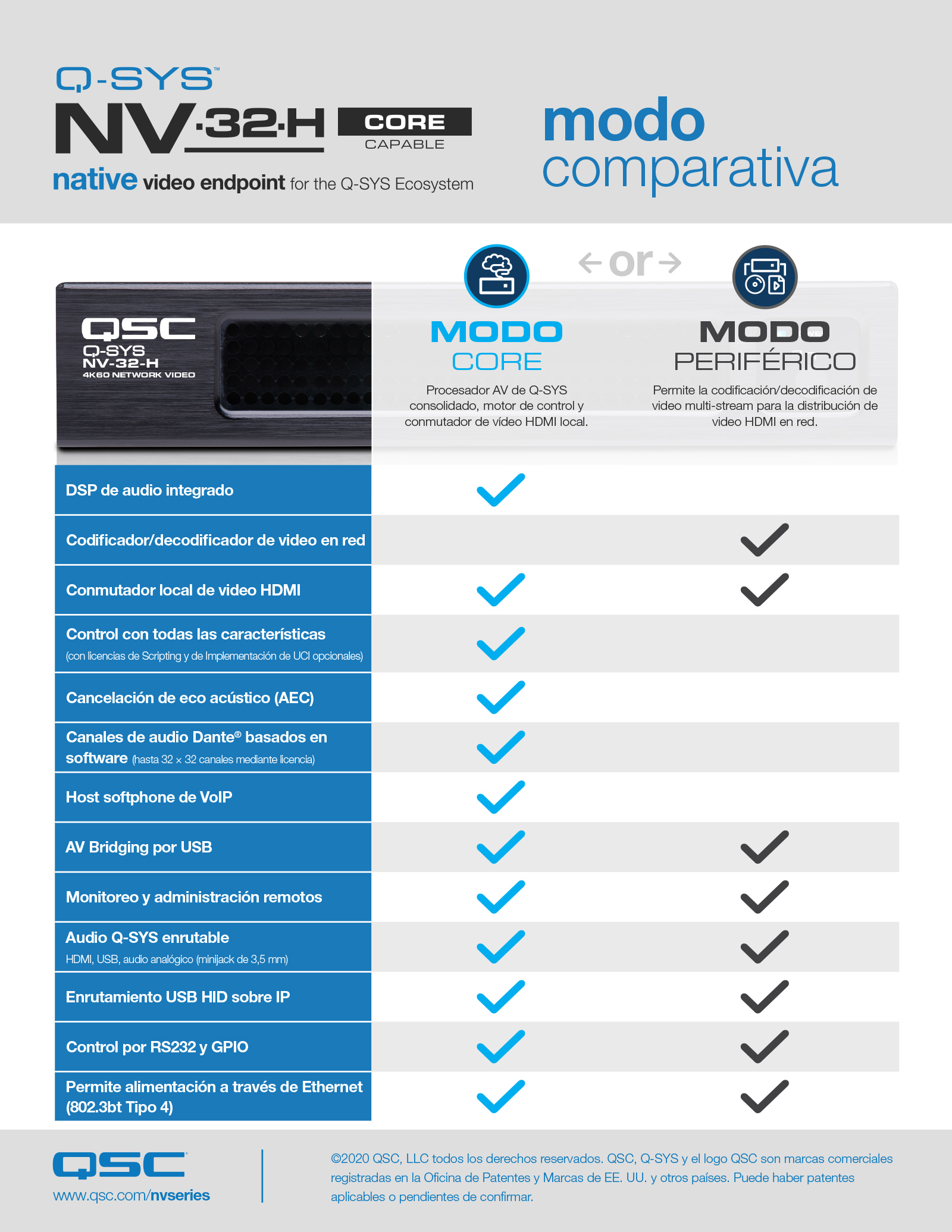

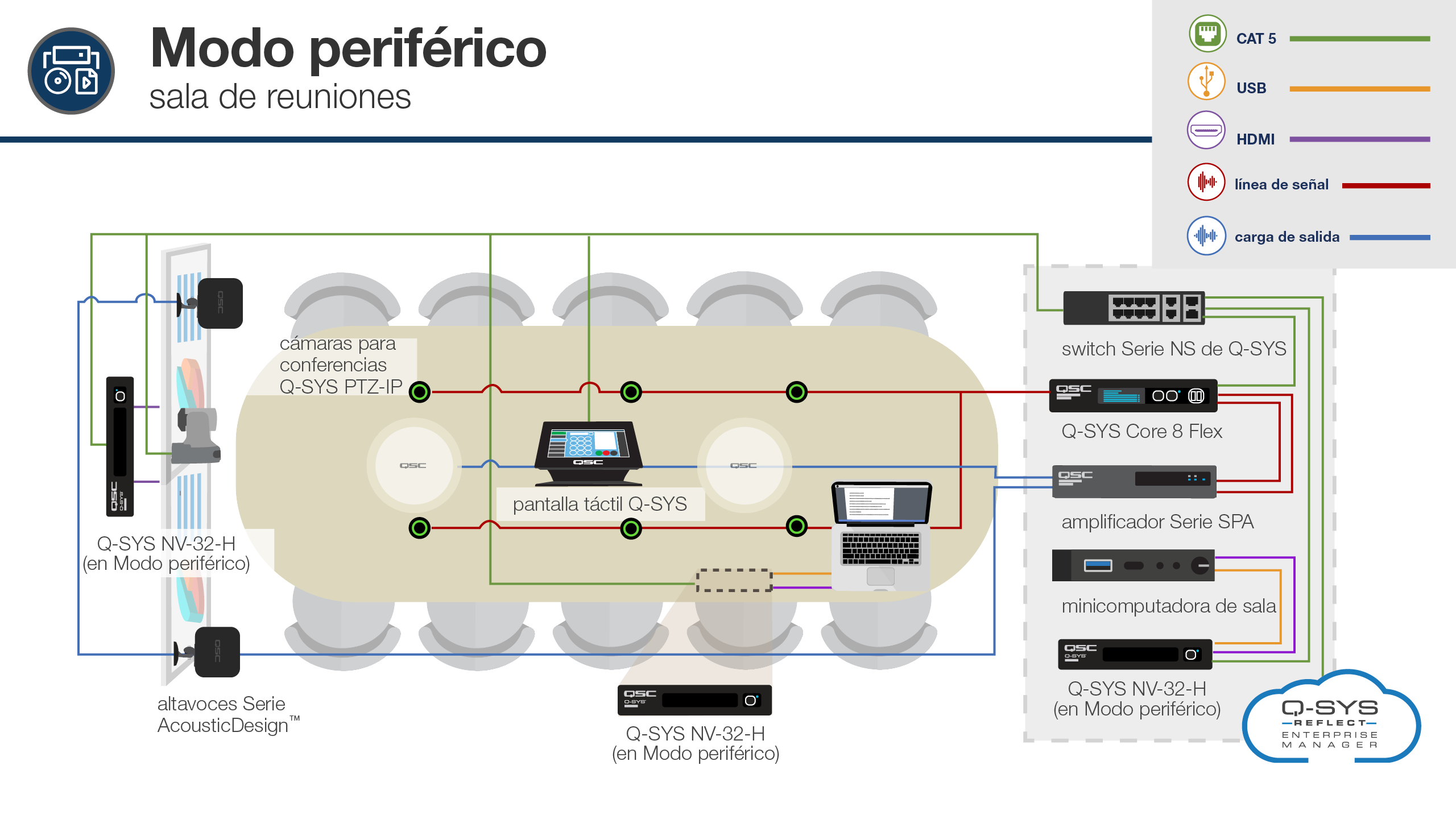

Opciones de configuración
(Pulse las imágenes para agrandarlas)
Pulse para agrandar
Pulse para agrandar
Pulse para agrandar
Pulse para agrandar
Specifications
| Channel Capacity (Core Mode only) | |||
| Q-LAN / AES67 | 32 x 32 | ||
| Dante Channels | licensable up to 32 x 32 (none included) | ||
| AEC processors | 8 | ||
| VoIP instances | 1 | ||
| Audio recording / playback | 4 ch recording / 16 ch playback | ||
| Q-SYS NM-T1 capacity | 3 | ||
| Encoding/Decoding (Peripheral Mode only) | |||
| Video compression | Q-SYS Shift™ compression codec | ||
| Bitrates | 10 Mbps - 800 Mbps | ||
| Content protection | HDCP 2.2 compliant, AES-128 encryption for all audio and video signals between encoders and decoders | ||
| Audio I/O | |||
| HDMI inputs | 8-channel PCM audio, Q-SYS routable | ||
| HDMI outputs | 8-channel PCM audio, Q-SYS routable | ||
| Analog input | 3.5 mm unbalanced stereo mic/line input Q-SYS routable | ||
| Analog output | 3.5 mm unbalanced stereo line output Q-SYS routable | ||
| Video I/O | |||
| HDMI 2.0 inputs | 3x HDMI capable of receiving source input video formats up to 4K60 4:4:4 | ||
| HDMI 2.0 outputs | 2x HDMI capable of scaling and outputting video formats up to 4K60 4:4:4 | ||
| Scaler | Each HDMI output features a robust 4K60 4:4:4 scaler that can accommodate the most challenging resolution and frame rate conversions | ||
| Connectors | |||
| RS-232 | Three-pin Euroblock terminal connector for extension of Q-SYS control to third-party devices, user configurable | ||
| GPIO | Euroblock terminal connector for extension of Q-SYS control to third-party devices, user configurable | ||
| LAN A | Gigabit LAN connection for interfacing with Q-LAN. PoE 802.3bt Type 4 for power. | ||
| LAN B | Redundant connection for audio & control traffic (Core Mode only) | ||
| Audio input | Signal to Noise: 90 dBFS | ||
| THD+N: 0.009% @ 0 dB | |||
| Audio output | Signal to Noise: 90 dBFS | ||
| THD+N: 0.0167% @ 0 dB | |||
| Power | |||
| Power over Ethernet specification/wattage | Conforms to IEEE 802.3bt Type 4 | ||
| Physical power supply info | 48 V DC Nominal, 1.5 A on 2-pin Euro connector | ||
| Environmental | |||
| Ambient operating temperature range | 0-50° C | ||
| Humidity | 5 to 85% non-condensing | ||
| Storage temperature | -20 to 70° C | ||
| General | |||
| Dimensions | 8.66 in x 11.28 in x 1.72 in | ||
| 220 mm x 286.6 mm x 43.6 mm | |||
| Weight | Weight: 4.0 lb (1.81 kg) | ||
| Regulatory compliance | CE, FCC Part 15 Class B, RoHS | ||
| Mounting options | Rack-mountable, 1RU half-rack width | ||
| Surface-mountable, table or wall-mount | |||
| All mounting hardware is included | |||
