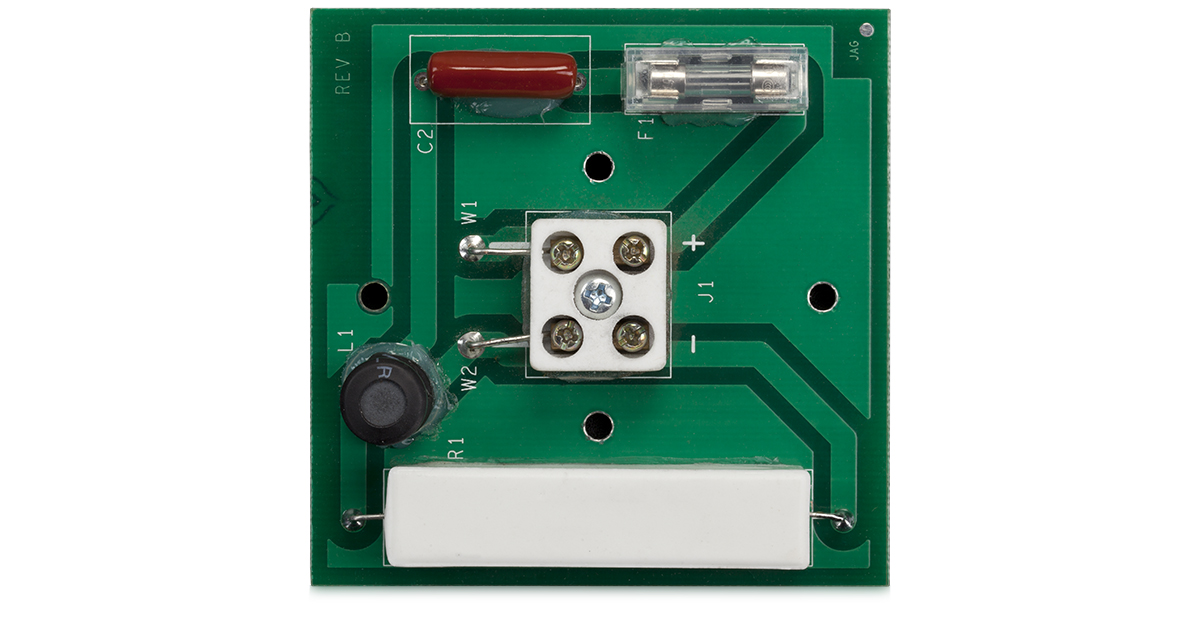

PTL-1

Dans Q-SYS™, un signal pilote de 22 kHz (en dehors de la plage audible par l'oreille humaine et indétectable au-dessus du programme en cours) est transmis le long de chaque ligne d’enceintes. Q-SYS™ connaissant la valeur d’impédance du PTL-1 est capable de facilement détecter tout écart dans l’impédance à 22 kHz.

Toute baisse significative en dessous d'une impédance prédéterminée signifie qu'un court-circuit a eu lieu, alors que toute hausse au dessus signifie qu’un circuit ouvert s’est produit. Chaque scénario de défaillance va alors générer un événement horodaté dans le journal des événements de Q-SYS™, qui peut alors déclencher des messages d'alerte, si désiré.
En outre, l'utilisateur peut sélectionner si le signal pilote doit être uniquement généré lors d'un contrôle de maintenance programmé, ou si le signal doit toujours être actif pour fournir des diagnostics en temps réel sur chaque zone.

• Détection du signal pilote sur les circuits d’enceintes 70 V ou 100 V utilisant QSC DataPort et les amplificateurs de la plate-forme CXD
• Bornier à vis en céramique
• Fusible contre les courts circuits
• Plaque d’installation polyvalente incluse
• Convient à la plupart des boîtiers électriques homologués (plenum-rated)
