AD-S162T

Säulen-Wandlautsprecher

Der AD-S162T ist ein Säulen-Wandlautsprecher mit 16 Treibern und ein neues Mitglied der AcousticDesign™ Serie. Dieses hochwertige Fullrange-System eignet sich für 70-V-/100-V-Systeme oder den 8-Ohm-Betrieb. Damit ist es ideal für eine Vielzahl von Vordergrund- und Hintergrundanwendungen in akustisch problematischen Umgebungen. Die Säulen-Wandlautsprecher ermöglichen mit einem einzigartigen schwenk- und neigungsfähigen Montagesystem die Montage in verschiedenen Positionen. Der Lautsprecher sitzt dabei trotz einer Neigung von bis zu 20° immer sehr nahe an der Wand.

Features

  • Bewusst unauffälliges, professionelles Design

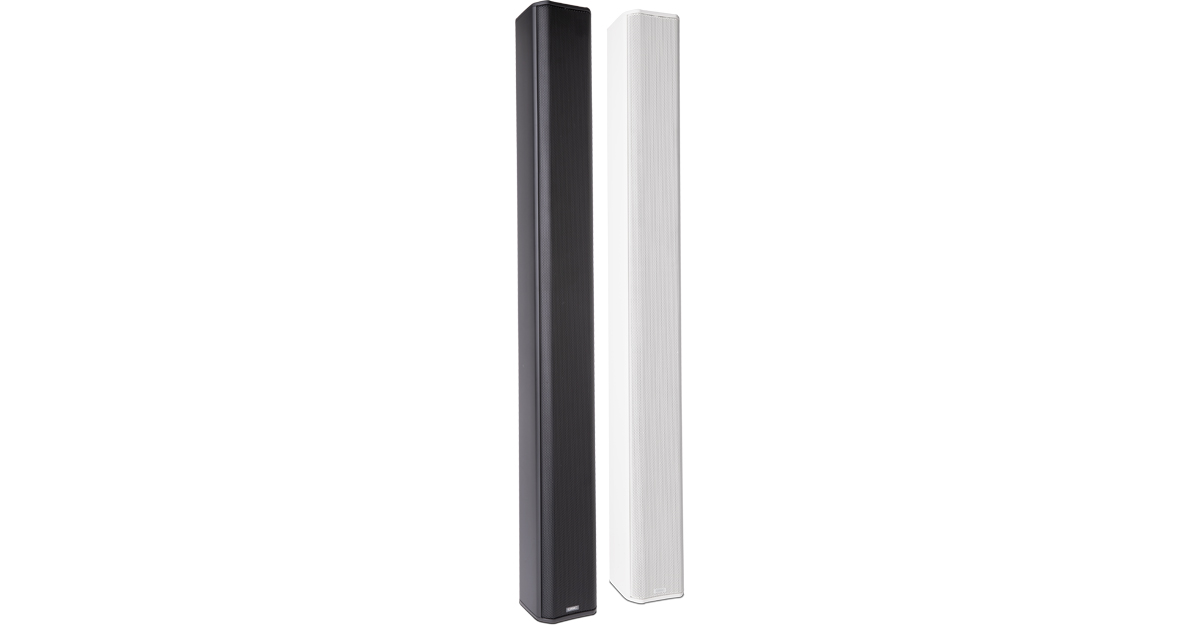

  • Erhältlich in Weiß (RAL 9010) oder Schwarz (RAL 9011)
  • Gehäuse und Lautsprecherabdeckung lackierbar
  • Komplette EASE-, CLF-, CAD- und BIM-Informationen online verfügbar
  • Robuste Aluminiumkonstruktion
  • UV-Schutz bei allen weißen Modellen
  • Schutzklasse IP-54 für Staub- und Spritzwasserfestigkeit
  • Pulverbeschichtete Lautsprecherabdeckungen und wetterbeständige Membranen
  • System für Schwenk-/Neigemontage im Lieferumfang enthalten
  • 70/100-V-Übertrager mit niedriger Sättigung
  • 8-Ohm-Bypass niederohmig
  • Euroblock-Stecker mit Durchschleifung
  • Wasserdichte Anschluss-Schutzkappe hält Feuchtigkeit von den Anschlüssen fern

System Details

AD-S162T

Transducer

(x16) 2.75 in (69.8 mm) weather treated paper cone woofer

Effective frequency range 1, 2, 3, 8

90 Hz – 17 kHz

Rated noise power / voltage 6

200 watts / 40 volts (rms)

Sensitivity [dB]

Rated @1W, 1m 2, 3, 4, 8 : 89 (Narrow) 88 (Wide)
EN54-24 @1W, 4m 9 : TBD

Coverage (‐6 dB) [°]
Horizontal x Vertical 9

 Rated 2, 5, 8 : 160 x 15 (Narrow) / 30 (Wide)
500Hz: 180 x 52 / 52,    1kHz: 180 x 26 / 28
2kHz: 160 x 18 / 28,      4kHz: 180 x 13 / 30

Declared values of SPL, 1/3rd
octave band CPB, 1W, 4m,
EN54-24 eq applied [Hz : dB] 9

 500: TBD;   630: TBD;   800: TBD; 1000: TBD
1250: TBD; 1600: TBD; 2000: TBD; 2500: TBD
3150: TBD; 4000: TBD

Directivity factor 2, 5, 8

 TBD

Directivity index [dB] 2, 5, 8

11 (Narrow) 13 (Wide)

Maximum SPL [dB]

Rated, 1m (continuous / peak) 7 : 112 / 118 (Narrow)
                                                          111 / 117 (Wide)

EN54-24, 4m (low-Z / Highest-tap) 9 : TBD / TBD

Recommended amplifier

250 watts

Transformer taps / impedance

Bypass: 8Ω
15W (70V); 30W (100V) Tap: 333Ω
30W (70V); 60W (100V) Tap: 167Ω
60W (70V); 120W (100V) Tap: 83Ω
120W (70V); N/A (100V) Tap: 42Ω

Input connector type

Euroblock connector with parallel output

Enclosure material

Powder coated aluminum

Grille material

Powder coated aluminum

Ingress protection

IP-54

Operating environment

Designed for indoor or outdoor use

Operating temperature range

-4 to 122° F (-20 to 50° C)

Net weight

26 lb (11.8 kg)

Product dimensions (H x W x D)

45.8 x 5.2 x 5-inch
(1162 x 131 x 126 mm)

Shipping Weight

32.7 lb (14.86 kg)

Shipping Dimensions (H x W x D)

12.3 x 9.9 x 54.5-inch
(312 x 251 x 1384 mm)

Included accessories

Sealed input cover plate with gland nut
Quick Hang Pan/Tilt wall bracket
Shoulder eyebolt safety tether anchor

Safety Agency

UL1480A
EN54-24: 2008 type B, (pending)
Transformer UL registered per UL1876, ROHS, CE compliant

1 -10dB from rated sensitivity
2 Full-space, 4m
3 Reference axis
4 200 - 10kHz average
5 1k - 10kHz average
6 IEC, 2hrs
7 Calculated from rated noise power and sensitivity
8 Reference plane is the plane coincident with the loudspeaker baffle plane. Reference axis is the axis perpendicular to the reference plane and passing through the center of the baffle. Vertical plane is the plane intersecting the reference plane at a right angle, including the reference axis and the taps selector knob. Horizontal plane is the plane intersecting the reference plane and the vertical plane at a right angle, including the reference axis.
9 Per EN54-24

All specifications are subject to change without notice.
