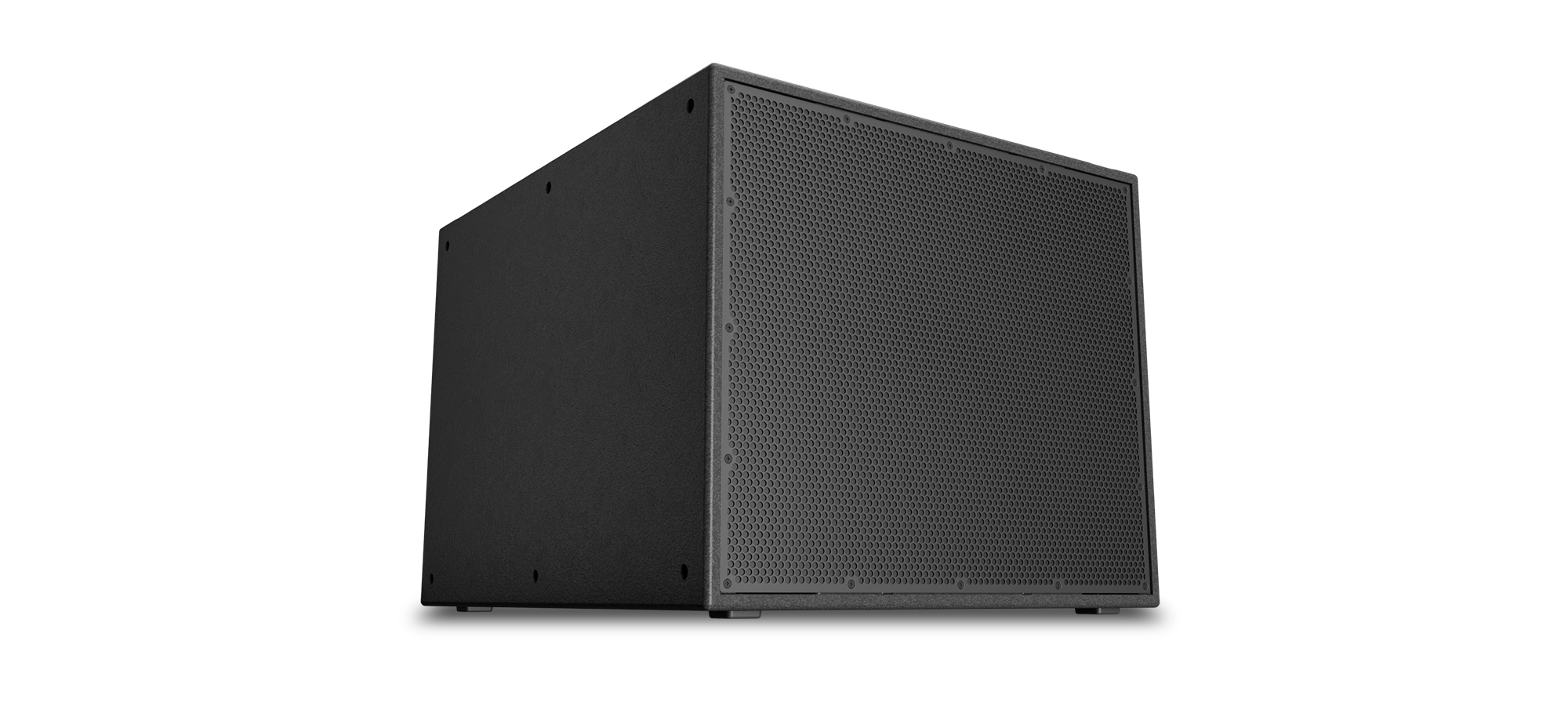

Q-SYS PL-SUB

Passive Subwoofer für Festinstallationen

Die Q-SYS PL-SUB Serie umfasst passive Installations- Subwoofer mit witterungsbeständigen Holzkonstruktionen in kompakter Bauform, die sich für ein breites Anwendungsspektrum eignen – von Unterhaltungs- und kleinen Sportstätten bis hin zu Hörsälen in Unternehmen oder Hörsälen. Vier Modelle (10 Zoll, 12 Zoll, 15 Zoll und 18 Zoll) bieten eine Vielzahl von Optionen, um überall vor Ort die richtige Lösung zu finden, die eine höhere Audioleistung erfordert. Die Performance-Lautsprecher der PL Serie kombinieren die traditionsgemäße, leistungsstarke Audioqualität mit der Leistungsfähigkeit und Flexibilität von Q-SYS und erweitern so ein integriertes Audio-, Video- und Steuerungserlebnis für Ihre Front-of-House-Anwendungen.


Features

  • Vier Modelle für optimale Flexibilität verfügbar
  • Witterungsbeständiges Holzgehäuse (IP54) für Innen- und geschützten Außenbereich

Vorteile

  • Liefern Sie das richtige System für Ihre Kunden: Die Lautsprecher der PL Serie bieten eine Vielzahl von Optionen, um überall in einem Veranstaltungsort, der eine höhere Audioleistung erfordert, die richtige Lautsprecherlösung zu gewährleisten. Alle Lautsprecher der PL Serie verfügen über ein witterungsgeschütztes Gehäuse (IP54-Schutzklasse) und sind somit die perfekte Wahl für Anwendungen im Innen- oder geschützten Außenbereich. In Kombination mit der Q-SYS Plattform, die die Q-SYS Signalverarbeitung und netzwerkfähigen Endstufen umfasst, profitieren Sie von speziellen Klangabstimmung und Schutzmechanismen bis hin zu modernster Telemetrie, die eine schnellere Bereitstellung und ein ganzheitliches Systemerlebnis ermöglicht.
  • Volle Kontrolle und Überwachung für den Entertainment-Einsatz: Die Q-SYS-Plattform bietet eine vollwertige Steuerungs-Engine, mit der Sie das richtige Maß an intuitiver Benutzersteuerung und Systemtransparenz für jeden Akteur am Veranstaltungsort bereitstellen können.Erstellen Sie eine fortschrittliche Benutzeroberfläche mit dem Q-SYS UCI Editor für Tonbetreiber, die beliebige Kombinationen von Gain, Preset-Triggern, Statusanzeigen, Telemetriedaten und mehr enthält. Ebenso können Sie den Q-SYS Reflect Enterprise Manager einsetzen, um die Integrität Ihres Systems von jedem beliebigen Ort aus zu überwachen und zu verwalten und es sogar einem externen Techniker zu ermöglichen, Probleme über einen beliebigen Webbrowser zu identifizieren und zu beheben.
  • NahtloseS Q-SYS Erlebnis: Die Performance-Lautsprecher der PL Serie sind Teil des umfassenden Q-SYS Systemportfolios, das ein ganzheitliches Audio-, Video- und Steuerungserlebnis für den gesamten Veranstaltungsort bietet. Egal, ob Sie eine Vordergrundbeschallung für Ihren Aufführungsbereich, Hintergrundmusik in den Lobbys oder Nebenbereichen, Zusammenarbeit in den Besprechungsräumen, eine weiträumige Audioverteilung oder die Integration und Automatisierung von Drittgeräten benötigen, die Q-SYS-Plattform verbindet diese Komponenten, um ein einzigartiges, maßgeschneidertes Erlebnis zu bieten.

Anwendungen



TECHNISCHE DATEN PL-SUB10 PL-SUB12 PL-SUB15 PL-SUB18
Schallwandler Tieftöner: 10 Zoll (250 mm), 3-Zoll-Schwingspule (75 mm) Tieftöner: 12 Zoll (300 mm), 3-Zoll-Schwingspule (75 mm) Tieftöner: 15 Zoll (380 mm), 4-Zoll-Schwingspule (100 mm) Tieftöner: 18 Zoll (460 mm), 4-Zoll-Schwingspule (100 mm)
Gehäusekonfiguration: Passiver Subwoofer im Bassreflexgehäuse
Abstrahlverhalten Kugelcharakteristik (360˚) Omnidirektionale oder nierenförmige Charakteristik in Q-SYS wählbar; Cardioid-Setup erfordert mindestens zwei (2) Subwoofer
Systembandbreite
(-10 dB mit EQ)

43 Hz bis 100 Hz
Sub Frequenzweiche = 80

43 Hz - 110 Hz
Sub-Frequenzweiche = 100

43 Hz bis 140 Hz
Sub Frequenzweiche = 125

40 Hz bis 100 Hz
Sub Frequenzweiche = 80

40 Hz bis 110 Hz
Sub Frequenzweiche = 100

40 Hz bis 140 Hz
Sub Frequenzweiche = 125

38 Hz bis 100 Hz
Sub Frequenzweiche = 80

38 Hz bis 110 Hz
Sub Frequenzweiche = 100

38 Hz bis 140 Hz
Sub Frequenzweiche = 125

34 Hz bis 100 Hz
Sub Frequenzweiche = 80

34 Hz bis 110 Hz
Sub Frequenzweiche = 100

34 Hz bis 140 Hz
Sub Frequenzweiche = 125

Kennschalldruckpegel 90 dB 1 W/1 m 93 dB 1 W/1 m 97,5 dB 1 W/1 m 96 dB 1 W/1 m
Max. Schalldruckpegel* (Dauerleistung) 132 dB 137 dB 139 dB 140 dB
Gehäuse Multiplex
Gehäusefarbe: Schwarz (RAL 9011)

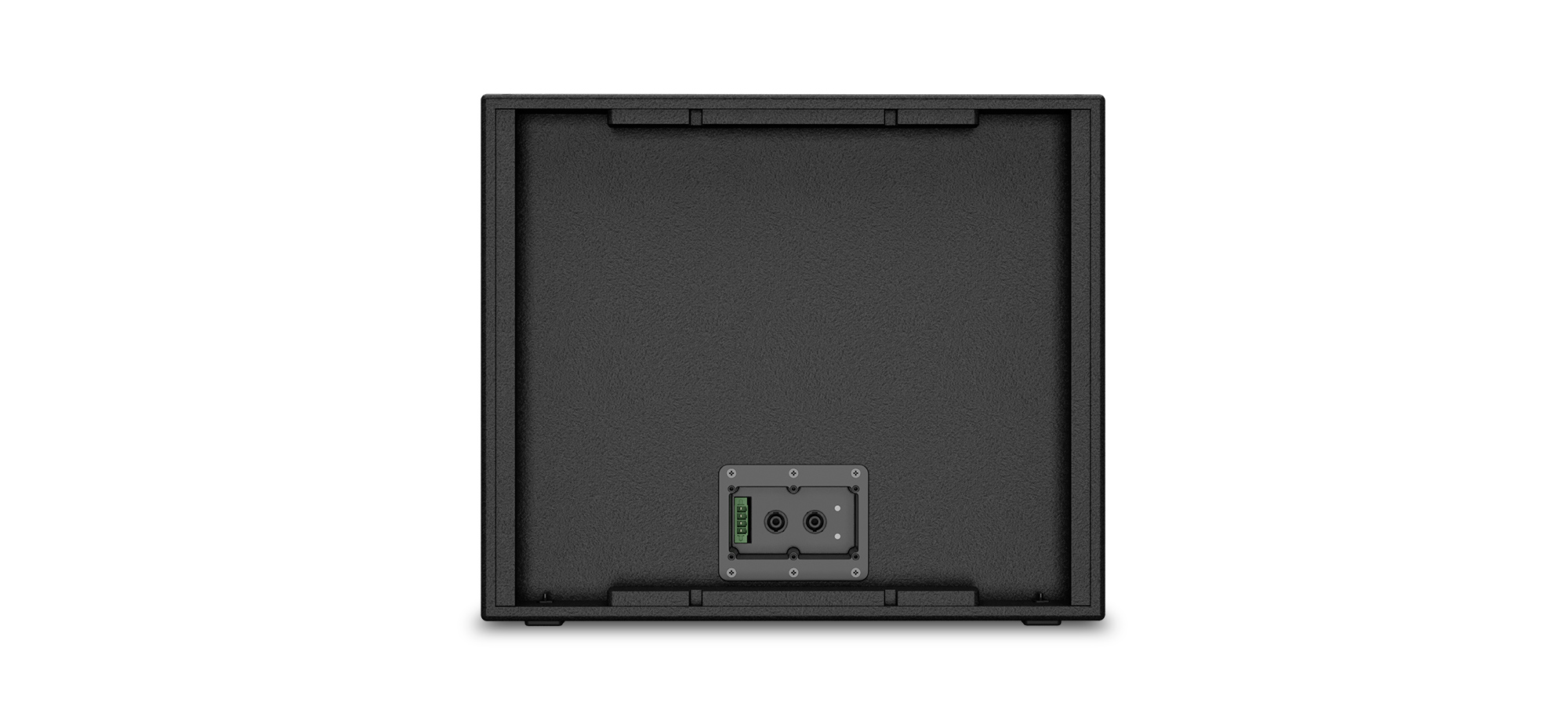

Anschlüsse 2x Speakon NL4 (Stecker nicht im Lieferumfang enthalten)
1x Euroblock (parallel zu Speakon): Kabel 8-24 AWG, 4-polig
Wetterbeständigkeit IP54
Multiplex
Rostfreie Schrauben
UV- und korrosionsbeständiger Grill
Hydrophobes Edelstahlgitter hinter dem Grill
Polyurea-Lackierung
Eingangsbecher (IP65) Abdichtung mit Stopfbuchse
Empfohlene Endstufen

Q-SYS CX-Q 8K4
(bis zu 2 pro Kanal)

Q-SYS CX-Q 4K4
(bis zu 1 pro Kanal)

Q-SYS CX-Q 8K4 (bis zu 2 pro Kanal)
Abmessungen 275 x 425 x 510 mm (10,8 x 16,7 x 20 Zoll) 325 x 525 x 610 mm (12,7 x 20,6 x 24 Zoll) 375 x 598 x 690 mm (14,7 x 23,5 x 27,1 Zoll) 20,9 x 24,4 x 29,15 Zoll
(531 x 620 x 740,6 mm)
Gewicht 18,96 kg (41,8 lb) 24,1 kg ( 53,1 lb) 36,3 kg (80 lb) 46,3 kg (102,2 lb)


*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
